Santrifuj pompaların montaj detayları ve devreye alınması
07-07-2021
11:14
* Her pompa için ayrı bir BETON kaide düşünülmelidir.
* Kaide konulacak yerin ve pompanın su terazisi ile yatay düzgünlüğü ayarlanmalıdır.
* Kaide kalıbının en altı 25cm çakıl tasları ile döşenmeli, Üzerine mantar levha yerleştirilmeli,
* Kalıbın etrafı demir kafes ile örülüp, Ankraj için erkek kalıplar yerleştirildikten sonra,
* 300 dozlu beton dökülmelidir.
* Kaide ÇATALLI ankraj civataları ile tutturulmalıdır.
Kaide hazırlanırken aşağıdaki gereksinimlere
uyulmalıdır:
• Pompayı, tüm pompa sistemini destekleyebilecek
ağırlıkta olan düz ve sert betondan bir kaideye
kurmalısınız.
• Kaide her türlü titreşim, normal gerilim veya
sarsıntının etkisini ortadan kaldırabilmelidir.

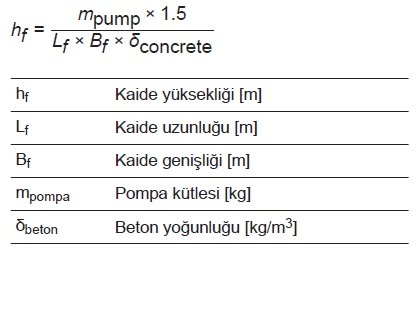

• Optimum olarak beton kaide ağırlığı, pompanın
ağırlığının en az 1,5 katı olmalıdır.
Kaide hazırlanırken aşağıdaki gereksinimlere
uyulmalıdır:
• Pompayı, tüm pompa sistemini destekleyebilecek
ağırlıkta olan düz ve sert betondan bir kaideye
kurmalısınız.
• Kaide her türlü titreşim, normal gerilim veya
sarsıntının etkisini ortadan kaldırabilmelidir.
• Optimum olarak beton kaide ağırlığı, pompanın
ağırlığından en az 1,5 kat daha fazla olması
gerekir.
• Pompanın monte edileceği beton kaide düz ve
pürüzsüz olmalıdır.

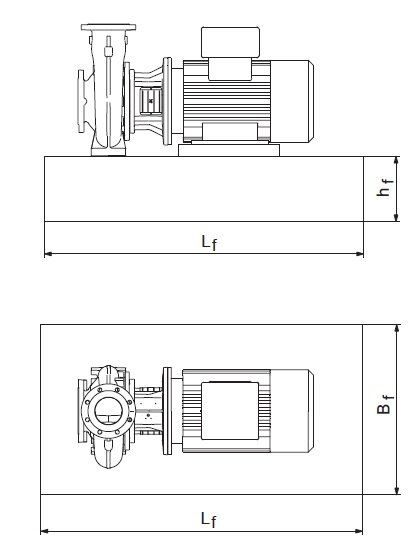

• Kaide boyu ve eni, pompanın boyundan ve
eninden her zaman 200 mm daha geniş olmalıdır.
- Pompa tesisatına başlanmadan önce, tesisatımız, mutlaka basınçlı bir akışkan ile yıkanarak montaj pisliklerinden ve kaynak çapaklarından temizlenmelidir.
-
Emiş hattına, uygun mesafelerde vana-filtre-kompansatörmanometre(negatif emişte vakummetre) bağlanmalıdır.
-
Negatif emiş var ise mümkün olduğunca basınç kaybı yaratacak armatür ve fitting kullanımından kaçınılmalıdır
-

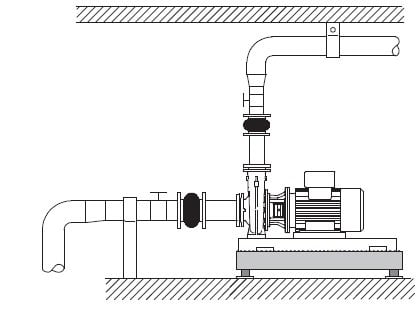

Emiş hattı mutlaka supportlanmalı, tesisat emiş flansına bindirilmemelidir.
-
Uygun mesafelerde manometre, kompansatör, çekvalf ve vana bağlanmalıdır
- Basma hattında regülasyon yapabilecek tipte sürgülü ya da globe vana kullanılmalıdır. Küresel vana ile reglaj yapılamaz.
-
Basma hattı mutlaka supportlanmalı, pompa basma flansına tesisat yükü bindirilmemelidir
Pompa , emiş ve basma kollektörüne kasıntı olmayacak sekilde baglanmalıdır. Kontrol için emme ve basma flans civataları sökülmeli ve serbest konumda flansların aynı hizalarda olup olmadığı kontrol edilmelidir.
Pompa, açık bir tanktan negatif emişe maruz kalıyorsa, sistem NPSH değerini minimum tutabilmek için, basınç kaybı yaratacak armatür ve fitting kullanmaktan kaçınılmalıdır
Pompanın emiş hattı , fana girecek akışkanın mümkün olduğunca laminar akışa yakın akış sağlamalıdır. Bu nedenle emiş hattının pompanın emiş flansına kadar olan yatay mesafesi kesit değişimi olmadan , emişi hattı boru çapının en az 7 katı olmalıdır. Mümkünse 10 kat .
